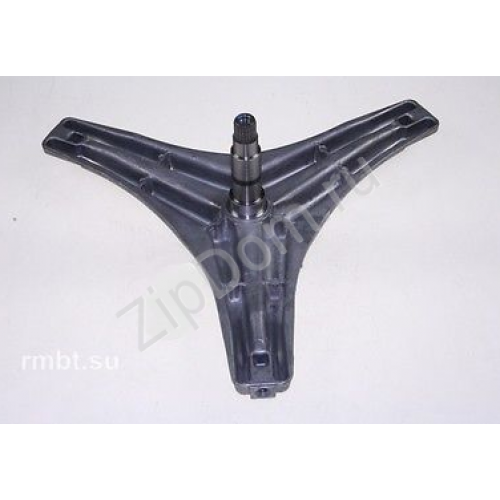

Крестовина барабана LG 4434ER1002D EBI721

Используется в моделях:

WD1474RHD

WD3274RHD

Подходит к моделям с загрузкой 3,5 кг (Кг), 4 кг (Кг), 4,5 кг (Кг) 5 кг (Кг) килограмм

H1 общая высота = 116мм

H2 высота бронзовой втулки = 18мм

H3 от втулки до внешнего подшипника = 60мм

H4 от посадки внешнего подшипника, до крепления шкива = 37мм

H5 высота изгиба луча (от центра торцвого болта) = 40мм

D1 диаметр кольца посадки сальника = 37мм

D2 посадка внутреннего подшипника = 30мм

D3 диаметр посадки внешнего подшипника = 25мм

D4 шлицевой диаметр = 22мм

D5 болт крепление шкива = 10мм (торцевой болт 8мм)

L1 длинна луча от внутреннего подшипника до конца луча = 220мм
