Реле пусковое холодильника РТК-Х(м)

Отдельная запчасть для холодильника, предназначенная для запуска компрессора холодильника и защиты от перегрузок. Используется на компрессорах отечественных холодильников.

При подаче напряжения на реле через обмотку катушки и рабочую обмотку компрессора начинает течь повышенный пусковой ток, что вызывает втягивание сердечника катушки и замыкание контактов, подключающих пусковую обмотку компрессора к питанию.Происходит запуск компрессора. После того, как электродвигатель компрессора раскрутился, ток через рабочую обмотку уменьшается и сердечник катушки отключает пусковую обмотку от питания. Запуск компрессора произведен. В случае неисправности компрессора нихромовые нагреватели пускозащитного реле РТК-Х, расположенные в непосредственной близости от биметаллической пластины с установленными на ней контактами разогревают ее и компрессор отключается от сети.

Подходит для холодильника ЗИЛ, ЮРЮЗАНЬ, ОКА

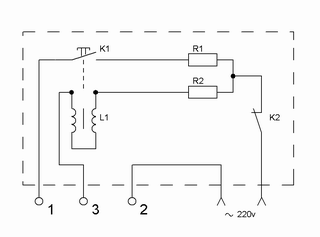

Схема электрическая реле пускозащитного РТК-Х (М)

• L1 - катушка с перемещающимся сердечником;
• R1 - нихромовый нагреватель в цепи пусковой обмотки компрессора;
• R2 - нихромовый нагреватель в цепи рабочей обмотки компрессора;
• К1 - контакты на сердечнике катушки;
• К2 - контакты на биметаллической пластине;
• 1, 2, 3 - контакты для подключения пусковой, рабочей и общей обмоток компрессора.

Напряжение : 220 В 1.3 А
